Você sabe como funciona uma subestação elétrica?
Redes elétricas Eficiência energética
Uma subestação elétrica é um conjunto de equipamentos elétricos projetados para gerenciar o fluxo de eletricidade dentro de uma rede, permitindo que ela seja distribuída com segurança até os usuários finais. No entanto, você sabe como elas funcionam e quais tipos de subestações elétricas existem?
As subestações elétricas, também conhecidas como subestações transformadoras, são um elemento imprescindível para o funcionamento de uma rede elétrica, além da garantia de um fornecimento estável e seguro de eletricidade.
As subestações são responsáveis por receber a energia elétrica que é gerada nas centrais e usinas elétricas para elevar sua tensão e realizar a conexão com grandes linhas que transportam a energia para as cidades e grandes centros de consumo. Lá a tensão é reduzida novamente para se conectar com linhas de média tensão que levarão a energia aos centros de transformação que temos em nossas ruas, onde finalmente será reduzida à baixa tensão que usamos em nossas casas.
As subestações transformadoras são cruciais para o controle adequado da energia elétrica e para a integração das energias renováveis na rede.
Iberdrola lidera a digitalização das redes elétricas na Espanha
A i-DE, distribuidora da Iberdrola na Espanha, é uma empresa pioneira a nível mundial na implementação do fluxo completo BIM no projeto e na construção de linhas e subestações elétricas.
NewTech Challenge: Novos materiais sustentáveis para as redes elétricas do futuro
A Iberdrola, por meio de seu programa de start-ups PERSEO, está buscando novos materiais, projetos, metodologia de fabricação e construção de subestações elétricas e linhas de muito alta tensão que favoreçam a sustentabilidade dos processos.
Diferença entre corrente alternada e corrente contínua
Descubra o que são os dois tipos de corrente.
Alta, média e baixa tensão
Descubra quais são suas diferentes peculiaridades e usos.
A primeira subestação elétrica foi construída em 1882 em Nova York, embora só em 1930 a introdução de transformadores de distribuição permitiu que as subestações controlassem a energia elétrica com maior precisão, o que favoreceu uma distribuição mais eficiente e uma maior flexibilidade no gerenciamento da rede elétrica.
A evolução das subestações tem sido marcada pela necessidade de uma maior capacidade e eficiência na produção e distribuição de energia elétrica. Com o aumento da demanda, as subestações se tornaram maiores e adotaram tecnologias mais avançadas, oferecendo ao mesmo tempo uma maior segurança e confiabilidade no fornecimento de energia elétrica.

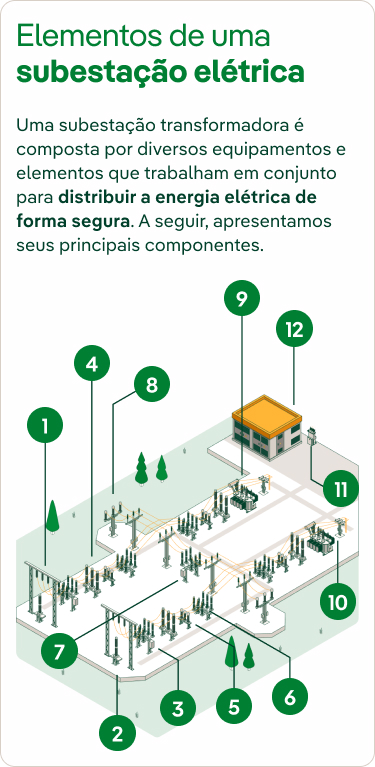

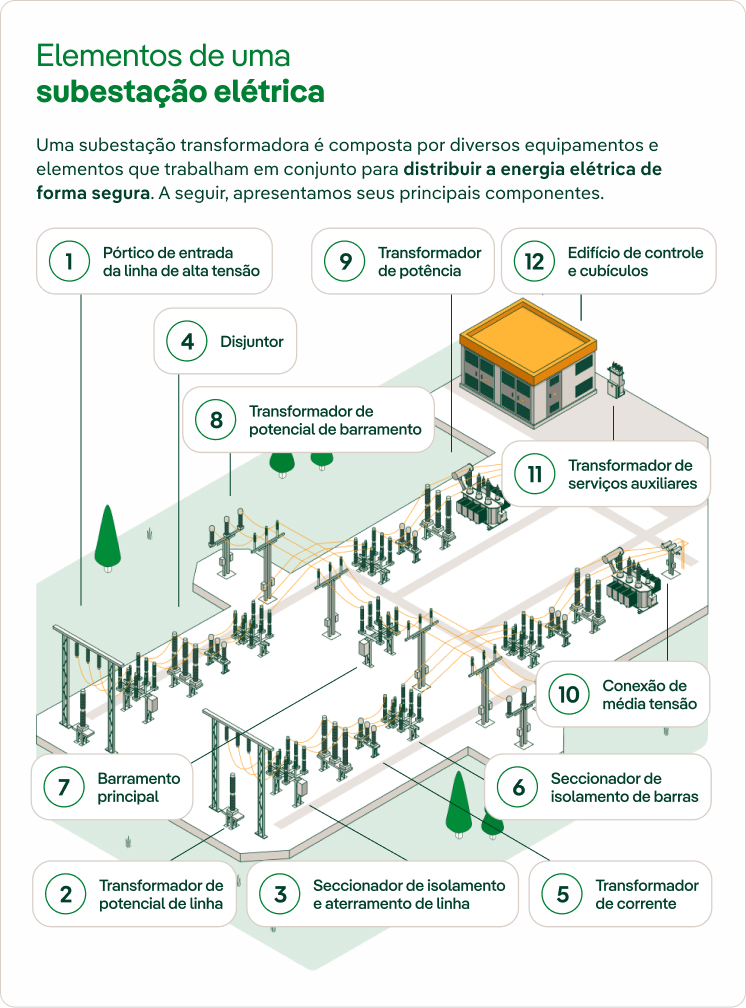

Elementos de uma subestação elétrica
Elementos de uma subestação elétrica
Uma subestação transformadora é composta por diversos equipamentos e elementos que trabalham em conjunto para distribuir a energia elétrica de forma segura. A seguir, apresentamos seus principais componentes.
Pórtico de entrada da linha de alta tensão
Estrutura metálica por onde as linhas elétricas de alta tensão entram na subestação e se conectam aos equipamentos da instalação.
Transformador de potencial de linha
Dispositivo que reduz a tensão da linha elétrica para valores mais baixos, permitindo que ela seja medida e monitorada com segurança.
Seccionador de isolamento e aterramento de linha
Equipamento que permite desconectar uma parte da instalação e, se necessário, conectá-la à terra para que o trabalho de manutenção possa ser realizado com segurança.
Disjuntor
Dispositivo de proteção que interrompe o circuito automaticamente ao detectar falhas, como curtos-circuitos ou sobrecargas.
Transformador de corrente
Equipamento que reduz a intensidade da corrente elétrica a valores adequados para os sistemas de medição e proteção.
Seccionador de isolamento de barras
Dispositivo que permite isolar as barras coletoras da subestação para a realização de manutenção ou manobras, sem afetar o restante do sistema.
Barramento principal
Conjunto de barras metálicas condutoras que distribuem a energia elétrica dentro da subestação e conectam os diferentes equipamentos.
Transformador de potencial de barramento:
Dispositivo que mede a tensão presente no barramento da subestação para o controle e a proteção do sistema.
Transformador de potência
Um dos principais equipamentos da subestação. Responsável por aumentar ou reduzir a tensão da energia elétrica para sua transmissão ou distribuição.
Conexão de média tensão
Ponto a partir do qual a energia elétrica sai da subestação para a rede de distribuição que abastece cidades, indústrias e outros consumidores.
Transformador de serviços auxiliares
Transformador que fornece energia aos próprios equipamentos da subestação, como iluminação, sistemas de controle ou proteções.
Edifício de controle e cubículos
Instalação onde estão localizados os sistemas de supervisão, controle e proteção, além dos equipamentos de média tensão que gerenciam a distribuição de energia.
Transformador de subestação: componente essencial e métodos de arrefecimento
O transformador atua como o componente central de uma subestação, alterando fundamentalmente a relação entre a tensão e a corrente de entrada e de saída. Ele ajusta esses parâmetros elétricos para garantir a distribuição e o funcionamento adequados. Os transformadores de subestação são especificados com base em suas relações de tensão primária e secundária e na sua capacidade de lidar com potência.
Transformadores de grande porte frequentemente incorporam recursos de resfriamento para gerenciar o calor de forma eficaz. Alguns estão equipados com aletas que permitem a circulação do óleo e a dissipação do calor de maneira mais eficiente. Para melhorar esse processo de resfriamento, podem ser instalados ventiladores adicionais para soprar ar através das aletas.
Em outros casos, são usadas bombas para fazer a circulação do óleo de forma mais intensa. Para condições extremas, as empresas de serviços públicos podem até usar sistemas de pulverização de água para resfriar a superfície do transformador durante picos de carga e em climas quentes, garantindo um desempenho e segurança ótimos.
