Toma de tierra: qué es, cómo funciona y por qué es importante
¿Qué es exactamente una toma de tierra?
La toma de tierra es un elemento invisible pero esencial para garantizar la seguridad eléctrica en casa, en el trabajo o en la industria. Aunque muchas veces es desconocida o pasa desapercibida, su correcta instalación puede marcar la diferencia ante una avería o una desviación de corriente. Repasamos para qué sirve la toma a tierra, sus principales elementos, cómo identificarla, así como las claves de su mantenimiento y verificación.
La toma de tierra o puesta a tierra es un sistema de seguridad que conecta las instalaciones eléctricas directamente con el terreno para desviar posibles corrientes de fuga o sobretensiones y evitar daños a las personas y a los equipos. Este mecanismo es fundamental para reducir el riesgo de descargas eléctricas, ya que proporciona un camino de baja resistencia para que la electricidad se disipe de forma segura en el suelo.

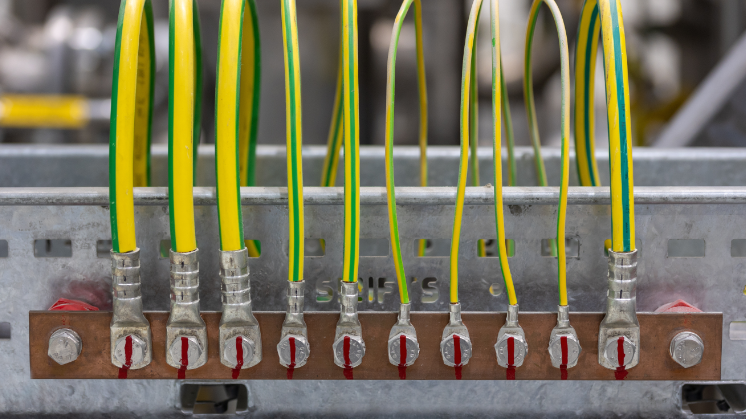

¿De qué color es el cable de la toma de tierra?
El color del cable de la toma de tierra está regulado por distintas normativas técnicas internacionales que buscan unificar criterios de seguridad en las instalaciones eléctricas. En Europa, la principal referencia es la estandarización IEC 60446 promovida la Comisión Electrotécnica Internacional (International Electrotechnical Commission, IEC), que establecen el uso del conductor bicolor verde y amarillo para la toma de tierra. Este mismo código se adopta también en países como el Reino Unido, donde la normativa nacional (BS 7671) sigue este estándar.
En EE. UU., aunque las reglas las fija el National Electrical Code (NEC), el conductor de tierra suele ser también verde o verde con franjas amarillas, aunque en algunos casos también puede encontrarse como cobre desnudo.
En la práctica, esto significa que el cable de tierra suele ser fácilmente reconocible por su combinación de colores verde y amarillo en gran parte del mundo, lo que facilita su identificación incluso para usuarios no especializados. Esto permite distinguirlo rápidamente del resto de conductores eléctricos, como el neutro (azul) o la fase (habitualmente marrón, negro o gris). Saber identificarlo es fundamental para evitar errores en conexiones, realizar comprobaciones básicas o detectar posibles problemas en una instalación eléctrica.
¿Para qué sirve la toma de tierra y cómo funciona?
El funcionamiento de la toma de tierra se basa en un principio sencillo pero muy eficaz: ofrecer a la corriente eléctrica un camino alternativo, seguro y de baja resistencia.
Protección contra descargas eléctricas y fugas
La toma de tierra actúa como una vía de escape segura para la electricidad cuando se produce una fuga de corriente o un fallo de aislamiento en un aparato. En lugar de que esa corriente pase a través del cuerpo humano —lo que puede provocar una descarga peligrosa—, se desvía hacia el terreno, donde se disipa sin causar daños.
Escudo frente a sobretensiones y rayos
Además de proteger frente a fugas, la toma de tierra también desempeña un papel clave ante sobretensiones, ya sean provocadas por fallos en la red o por fenómenos atmosféricos como los rayos. Al proporcionar un camino de baja resistencia hacia el suelo, ayuda a canalizar los picos de tensión y evita que estos dañen equipos eléctricos y electrónicos. En instalaciones más complejas, este sistema se complementa con dispositivos específicos de protección contra sobretensiones para reforzar la seguridad.
La relación entre la toma de tierra y el interruptor diferencial
La toma de tierra trabaja en combinación con el interruptor diferencial, un dispositivo diseñado para cortar el suministro eléctrico cuando detecta una fuga de corriente. Para que el diferencial funcione correctamente, es fundamental que exista una derivación a tierra que permita detectar ese desequilibrio. Si no hay una toma de tierra adecuada, el diferencial puede no actuar con rapidez o eficacia, reduciendo así el nivel de protección. Por eso, ambos elementos forman un tándem esencial en cualquier instalación eléctrica segura.
La toma de tierra y la eficiencia energética
La toma de tierra también está relacionada con la eficiencia energética de las viviendas modernas. Aunque no reduce directamente el consumo eléctrico, sí contribuye a mantener la estabilidad y el correcto funcionamiento de los equipos, especialmente en hogares con sistemas avanzados como aerotermia, domótica o energías renovables. Al proteger los dispositivos frente a fallos eléctricos y sobretensiones, evita averías, prolonga su vida útil y ayuda a que operen siempre en condiciones óptimas, lo que se traduce en un mejor aprovechamiento para una casa eficiente.
Electrificación del hogar y toma de tierra
La creciente electrificación del hogar, con tecnologías como el vehículo eléctrico, la aerotermia, la domótica o el autoconsumo fotovoltaico, refuerza la importancia de contar con una instalación eléctrica segura y bien diseñada, en la que la toma de tierra desempeña un papel fundamental. Sistemas como los puntos de recarga para coche eléctrico, los equipos de climatización eficientes o las instalaciones solares requieren protecciones eléctricas adecuadas para funcionar de forma segura y eficiente. En este contexto, la puesta a tierra actúa como un elemento clave al garantizar el correcto funcionamiento de un hogar cada vez más electrificado.
¿Cómo saber si hay toma de tierra en casa?
Identificar la presencia de una toma de tierra en una vivienda es un primer paso relevante desde el punto de vista de la seguridad eléctrica, aunque su verificación completa debe realizarse siempre con criterios técnicos. A nivel general, puede observarse abriendo la tapa del cuadro eléctrico principal y comprobando la existencia de un conductor de protección de color verde o verde y amarillo, conectado a la barra o borne de tierra. Esta conexión indica que la instalación dispone de un sistema de puesta a tierra, aunque por sí sola no garantiza su correcto funcionamiento ni su eficacia.
Desde el punto de vista técnico, todos los equipos y electrodomésticos conectados a la red eléctrica deben disponer de continuidad con el sistema de protección a través de los enchufes.
Es habitual considerar como referencia visual la presencia de enchufes con contacto de tierra (tercer pin o contactos laterales, según el sistema), ya que su diseño está pensado para incorporar conexión a tierra. Sin embargo, esta característica únicamente indica la existencia del elemento de conexión, pero no asegura que la instalación disponga de un sistema de puesta a tierra funcional, correctamente dimensionado o con valores de resistencia adecuados.
Por este motivo, la confirmación fiable del estado de la toma de tierra requiere mediciones específicas (como la resistencia de tierra) y pruebas de continuidad realizadas con instrumentación adecuada. Estas verificaciones deben ser efectuadas por personal cualificado, especialmente en viviendas antiguas o tras modificaciones en la instalación eléctrica, conforme a los criterios establecidos en normativas técnicas de seguridad.
Peligros de no tener toma de tierra en la vivienda
La ausencia de toma de tierra implica que el sistema eléctrico carezca de una de las principales protecciones frente a fallos eléctricos, lo que puede derivar en situaciones de riesgo tanto para las personas como para los equipos. Estos son los principales peligros:
Riesgo de descarga eléctrica
Sin una vía segura de desviación, la corriente puede atravesar el cuerpo humano en caso de contacto con un equipo defectuoso.
Fallo o menor eficacia del interruptor diferencial
El sistema de protección puede no detectar correctamente las fugas de corriente, reduciendo su capacidad de actuación.
Daños en electrodomésticos y dispositivos electrónicos
Las derivaciones o sobretensiones pueden afectar directamente a los equipos, provocando averías o acortando su vida útil.
Mayor exposición a sobretensiones y rayos
La instalación queda más vulnerable frente a picos de tensión procedentes de la red o fenómenos atmosféricos.
Incumplimiento de los estándares de seguridad
No disponer de toma de tierra implica no ajustarse a las normativas actuales, con posibles implicaciones legales o en coberturas de seguro.
Alta, media y baja tensión
Descubre sus diferentes peculiaridades y usos.
Contadores inteligentes
Los contadores inteligentes, una pieza básica para la digitalización de la red.
Autosuficiencia energética
Los grandes retos de la autosuficiencia y la seguridad energética.
Corriente alterna y continua
¿Sabes cuál es la diferencia entre corriente alterna y continua?
¿Es obligatoria la instalación de la toma de tierra?
La puesta a tierra es un requisito básico en las normativas eléctricas actuales a nivel internacional, aunque puede variar en su aplicación según el país y la antigüedad de la instalación.
En Europa, el estándar IEC 60364 establece la obligatoriedad de sistemas de protección como la toma de tierra en edificios nuevos y renovaciones. Estas directrices son adoptadas por organismos como el European Committee for Electrotechnical Standardization y se trasladan a normativas nacionales (como el Reglamento Electrotécnico de Baja Tensión o REBT en España).
En EE. UU., el National Electrical Code (NEC) también exige la conexión a tierra de los sistemas eléctricos y de los equipos, incluyendo el uso de conductores de protección y electrodos de tierra. No todas las viviendas están obligadas a tenerla “desde origen” si son antiguas. Esta normativa es de cumplimiento generalizado en todo el país.
Otros países siguen enfoques similares: en Reino Unido, la norma BS 7671 exige sistemas de puesta a tierra adecuados; en Canadá, el Código Eléctrico Canadiense (Canadian Electrical Code o CEC) establece requisitos equivalentes; y en Australia o Nueva Zelanda, las normas AS/NZS 3000 también contemplan la obligatoriedad de estas protecciones.
Por lo tanto, aunque puede haber diferencias técnicas, la toma de tierra es un elemento obligatorio en prácticamente todas las normativas eléctricas actuales por su papel clave en la seguridad.
Mantenimiento y verificación del sistema
Contar con una toma de tierra no es suficiente: es fundamental asegurarse de que funciona correctamente a lo largo del tiempo. Factores como la corrosión, el paso del tiempo o cambios en el terreno pueden afectar a su eficacia, reduciendo su capacidad para disipar la corriente.
Para garantizar su correcto funcionamiento, se recomienda realizar revisiones periódicas que incluyan la medición de la resistencia de tierra, la comprobación de las conexiones y la inspección del estado de los conductores y electrodos. Estas verificaciones deben llevarse a cabo por profesionales cualificados, especialmente en instalaciones antiguas o en entornos donde la seguridad eléctrica es crítica.
Un sistema de puesta a tierra bien mantenido no solo cumple con la normativa, sino que asegura una protección real y continua frente a riesgos eléctricos.
De la red al hogar: calidad, seguridad y suministro eléctrico
La calidad del suministro eléctrico es un factor cada vez más relevante en un contexto de creciente electrificación. Fenómenos como los microcortes, los huecos de tensión o las variaciones en la red pueden afectar al funcionamiento de los equipos domésticos, especialmente de los más sensibles. En este sentido, conceptos como la continuidad de suministro —que mide la capacidad de la red para proporcionar electricidad sin interrupciones— son clave para garantizar un servicio fiable. Aunque estos aspectos dependen principalmente de la red eléctrica, contar con una instalación interior bien diseñada, incluyendo una correcta toma de tierra, ayuda a proteger los equipos frente a perturbaciones y a mejorar su comportamiento ante posibles incidencias.
Al mismo tiempo, la evolución hacia redes inteligentes o smart grids está transformando la forma en que se genera, distribuye y consume la electricidad, integrando tecnologías digitales, autoconsumo y nuevos usos como el vehículo eléctrico. Este nuevo ecosistema también plantea retos en términos de ciberseguridad y protección de infraestructuras críticas. En este contexto, la toma de tierra sigue siendo un elemento esencial, aunque discreto, dentro del conjunto del sistema eléctrico: una base de seguridad que, junto con las protecciones de red y los sistemas avanzados de gestión, contribuye a que la electricidad llegue a los hogares de forma segura, estable y eficiente.
